CAD看图王是浩辰软件推出的轻量级CAD看图工具,支持手机、平板与电脑三端同步。它能打开DWG、DXF等二维图纸,也支持rvt、stp、sldprt等四十多种三维格式,具备测量标注、批注、图块统计、多格式转换与图纸分发等功能。未装专业CAD软件也能快速查看外部来图,字体解析可减少文字乱码,工程与制造场景都能用。

cad看图王基础操作之坐标标注

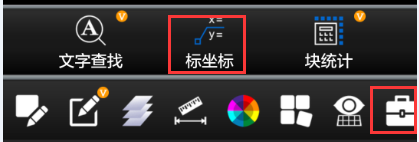

打开图纸后,点击最右侧的工具箱按钮,选择标注坐标功能。

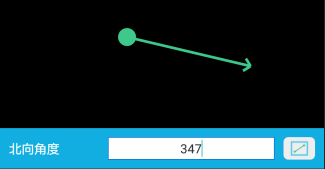

点击后,首先是需要选择北向角度,一般是默认的90度,如果需要修改,点击后面的按钮,选择在手机屏幕中点击两点,软件会自动计算这个两点直线的角度。或者直接点击90,手动输入数字。

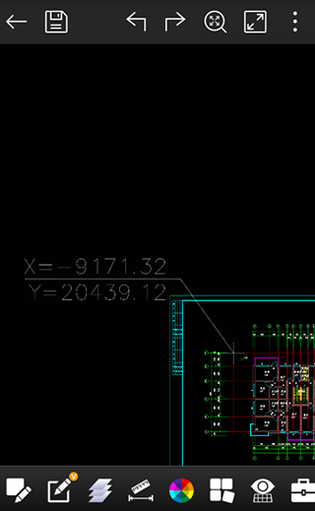

然后在图纸点击需要标注的位置,这个时候单指长按屏幕,可以弹出捕捉框,这样就可以根据捕捉点精确选择需要标注的位置。下方会显示对应的坐标点数字,如果确定坐标点正确,那么在需要标注坐标文字的地方点击一下,就会生成坐标标注。

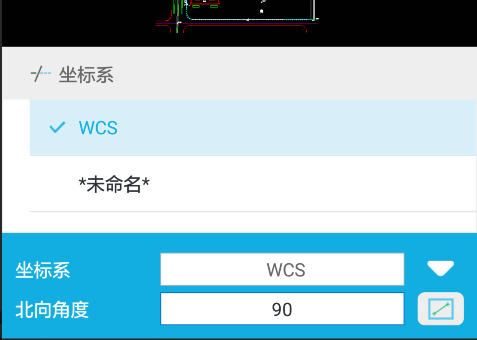

刚才这张图纸是世界坐标系,所以标注的时候自动按照世界坐标系的值进行标注,如果图纸是自定义坐标系,那么就会多了一个选择坐标系的界面,如果显示的坐标值和图纸中的坐标不一样,那么就选择另外一个坐标系试试。

应用功能

  1. 二维看图:直接打开DWG、DXF等常见二维图纸,兼容天正建筑与浩辰CAD各版本文件。

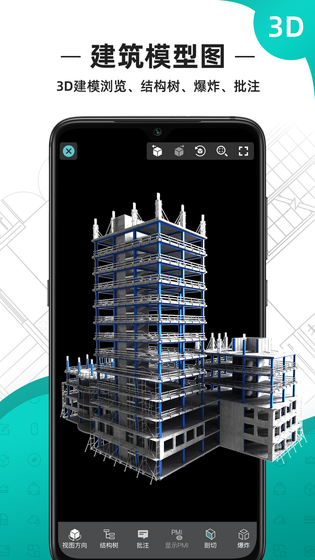

  2. 三维浏览:支持rvt、stp、sldprt等四十多种三维格式,可旋转、剖切并做爆炸查看。
  3. 测量标注:在图纸上量取尺寸、添加批注与云线,现场发现问题可当场记录。
  4. 轻量编辑:修改文字、填充颜色、查找替换与图块统计,不必回到电脑重新制图。
  5. 分享协作:通过微信、邮箱等方式分发图纸,同一账号在三端同步接着看。

适用场景

  1. 工地现场:施工人员用手机对照图纸核对尺寸,随手标注需要整改的部位。
  2. 机械设计:快速打开大型装配体,定位问题部件并做紧急修改标注。
  3. 图纸审阅:甲方与设计方在不同设备上打开同一份图纸,比对版本差异。
  4. 外出汇报:没带电脑时用平板展示三维模型,随时旋转查看内部结构。
  5. 图纸归档:把PDF与CAD互相转换,整理成便于分发和存档的文件。
